ΠΕΡΙΣΤΡΟΦΙΚΟ ΤΡΑΠΕΖΙ – ΔΙΣΚΟΣ ΣΥΣΚΕΥΑΣΙΑΣ CV-TT120

Περιγραφή Μηχανήματος

Το Περιστροφικό Τραπέζι – Δίσκος Συσκευασίας CV-TT120 είναι σχεδιασμένο για την παραλαβή, προσωρινή συγκέντρωση και διευκόλυνση της συλλογής έτοιμων προϊόντων κατά το τελικό στάδιο μιας γραμμής παραγωγής ή συσκευασίας.

Το μηχάνημα μπορεί να τοποθετηθεί στην έξοδο συσκευαστικών μηχανών, μεταφορικών συστημάτων ή γραμμών παραγωγής προϊόντων ζύμης και άλλων προϊόντων, επιτρέποντας τη συνεχή παραλαβή τους και δημιουργώντας ένα πρακτικό σημείο συλλογής για τους χειριστές.

Η κατασκευή του είναι εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304, προσφέροντας υψηλή αντοχή, μεγάλη διάρκεια ζωής και εύκολο καθαρισμό.

Αρχή Λειτουργίας

Τα προϊόντα εξέρχονται από τη γραμμή παραγωγής ή τη συσκευαστική μηχανή και οδηγούνται επάνω στον περιστρεφόμενο δίσκο του CV-TT120.

Ο δίσκος περιστρέφεται συνεχώς με χαμηλή και ελεγχόμενη ταχύτητα, μετακινώντας τα προϊόντα περιμετρικά και δημιουργώντας διαθέσιμο χώρο για την παραλαβή των επόμενων προϊόντων.

Η περιστροφική λειτουργία επιτρέπει στους χειριστές να συλλέγουν εύκολα τα προϊόντα για:

• τοποθέτηση σε κιβώτια,
• τοποθέτηση σε τελάρα ή δίσκους,
• δευτερογενή συσκευασία,
• χειροκίνητη διαλογή,
• έλεγχο προϊόντων,
• προετοιμασία για το επόμενο στάδιο της παραγωγής.

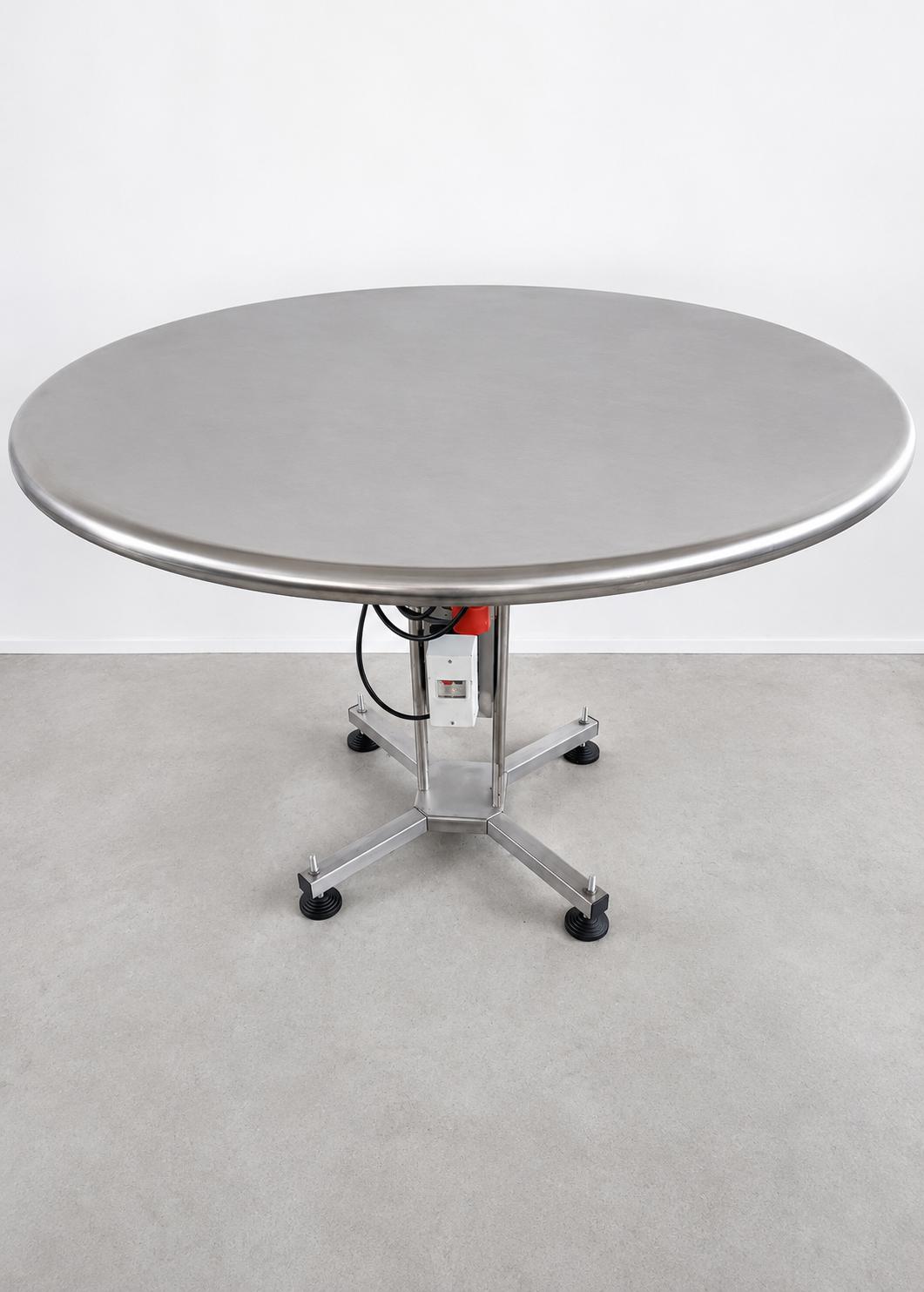

Κοίλος Περιστροφικός Δίσκος

Ο CV-TT120 διαθέτει ειδικά σχεδιασμένο περιστροφικό δίσκο κοίλου (concave) σχήματος.

Η διαμόρφωση του δίσκου βοηθά στη συγκράτηση των εισερχόμενων προϊόντων εντός της επιφάνειας περιστροφής, περιορίζοντας την πιθανότητα μετακίνησής τους εκτός του δίσκου κατά τη συνεχή λειτουργία.

Το κοίλο σχήμα επιτρέπει παράλληλα τη συγκέντρωση μεγαλύτερης ποσότητας προϊόντων στο τελικό στάδιο της παραγωγής και διευκολύνει την πρόσβαση των χειριστών.

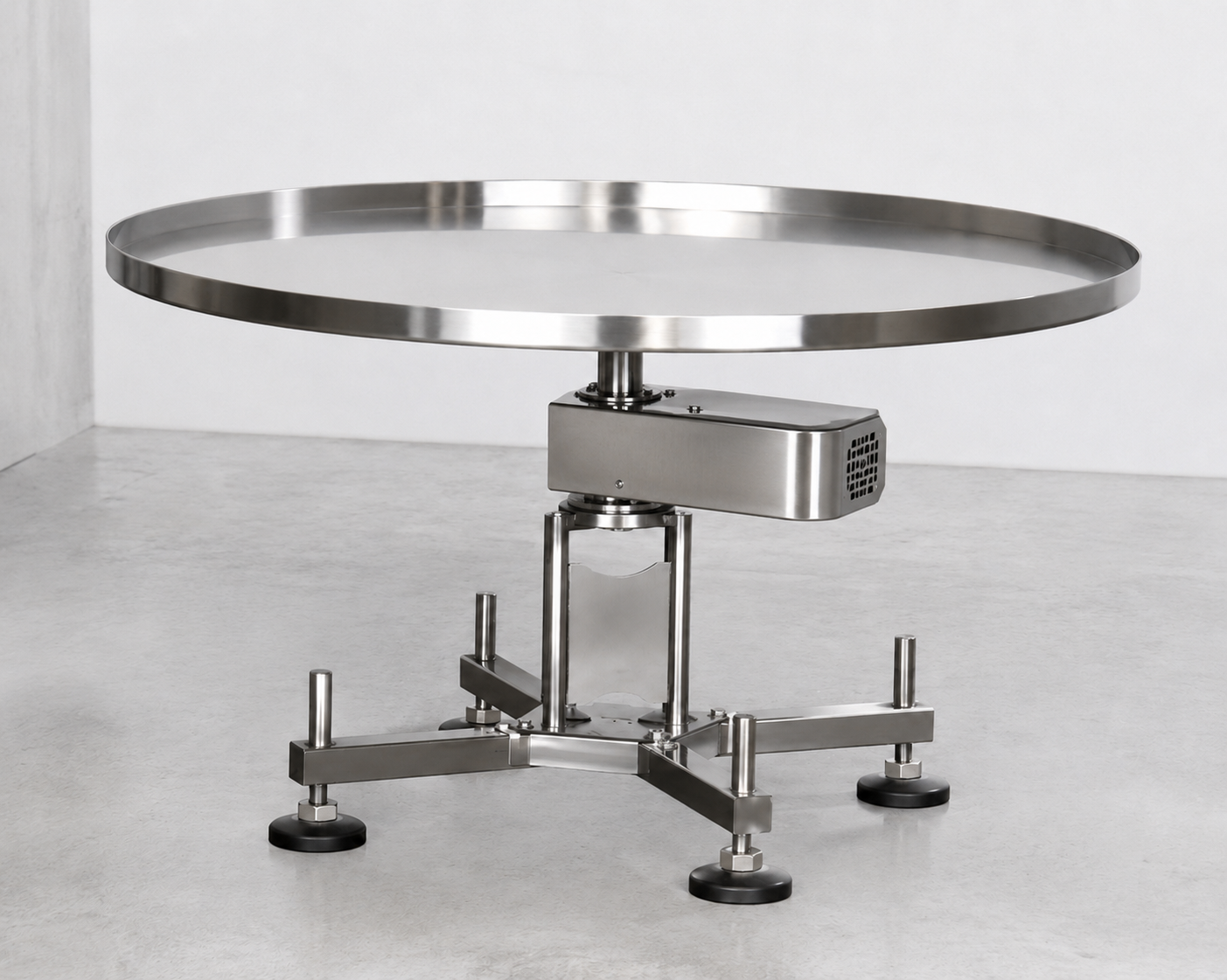

Σύστημα Περιστροφής

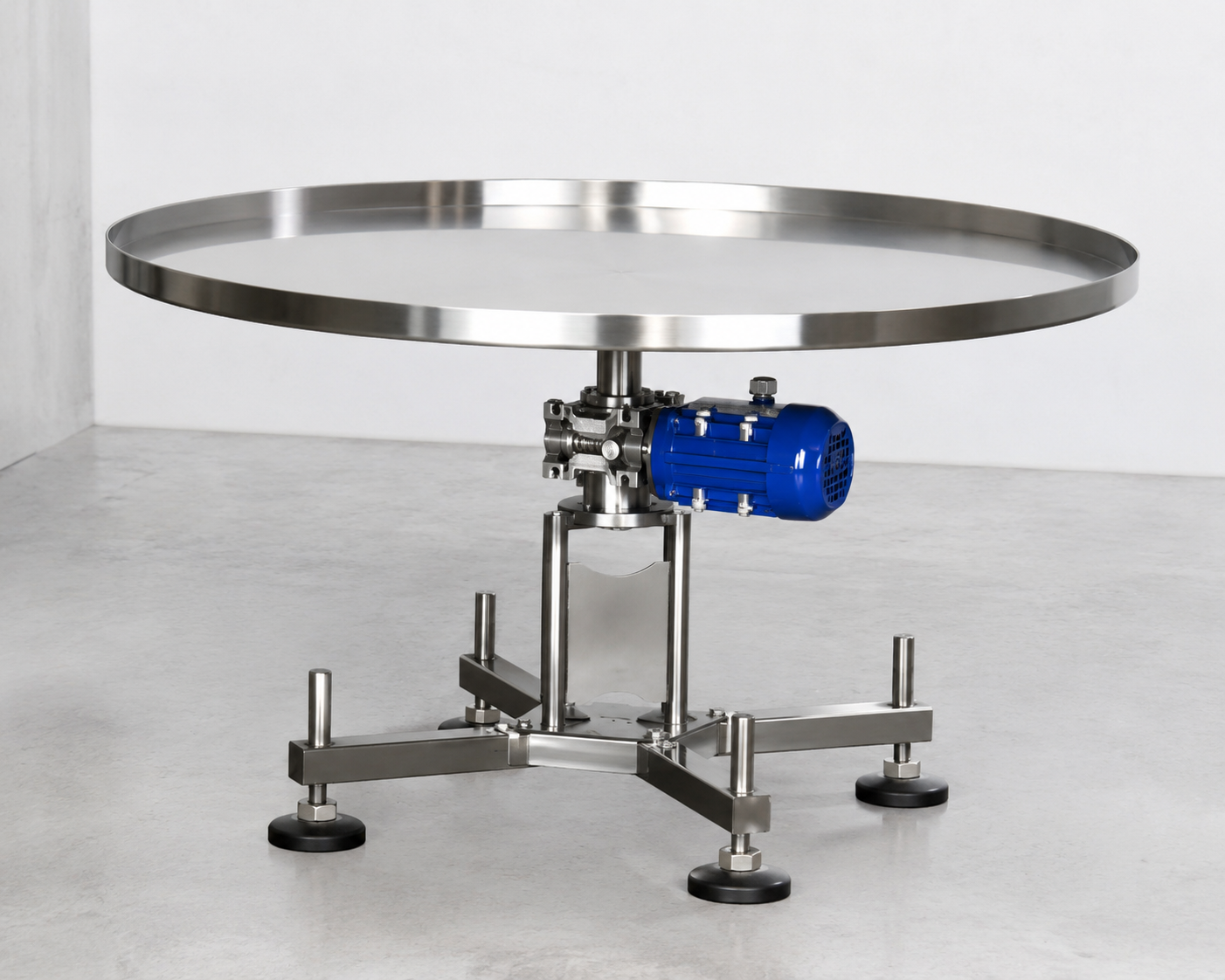

Η κίνηση του περιστροφικού δίσκου πραγματοποιείται μέσω ηλεκτρομειωτήρα, κατάλληλου για συνεχή βιομηχανική λειτουργία.

Το μηχάνημα μπορεί να διαμορφωθεί με δύο διαφορετικές επιλογές λειτουργίας:

Σταθερή Ταχύτητα

Στη βασική έκδοση, ο δίσκος μπορεί να λειτουργεί με σταθερή ταχύτητα περιστροφής 3 rpm.

Η χαμηλή ταχύτητα περιστροφής επιτρέπει την ομαλή παραλαβή και συγκέντρωση των προϊόντων.

Μεταβλητή Ταχύτητα μέσω Inverter

Προαιρετικά, ο CV-TT120 μπορεί να εξοπλιστεί με inverter και ηλεκτρολογικό πίνακα, παρέχοντας δυνατότητα ρύθμισης της ταχύτητας περιστροφής.

Η μεταβλητή ταχύτητα επιτρέπει την προσαρμογή της λειτουργίας του τραπεζιού σύμφωνα με:

• την ταχύτητα της γραμμής,
• τον ρυθμό εξόδου των προϊόντων,
• τον τύπο και τις διαστάσεις του προϊόντος,
• τον αριθμό των χειριστών,
• τις απαιτήσεις της διαδικασίας συσκευασίας.

Κύρια Τεχνικά Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Μοντέλο	CV-TT120
Τύπος μηχανήματος	Περιστροφικό τραπέζι / δίσκος συλλογής & συσκευασίας
Εφαρμογή	Παραλαβή και συγκέντρωση τελικών προϊόντων
Κατασκευή	Εξ ολοκλήρου ανοξείδωτη
Υλικό κατασκευής	AISI 304
Τύπος δίσκου	Περιστροφικός, κοίλου σχήματος
Διάμετρος δίσκου	1.000 – 1.500 mm
Ειδικές διαστάσεις	Κατόπιν παραγγελίας
Σύστημα κίνησης	Ηλεκτρομειωτήρας
Σταθερή ταχύτητα	3 rpm
Μεταβλητή ταχύτητα	Προαιρετικά μέσω inverter
Ηλεκτρολογικός πίνακας	Διαθέσιμος στην έκδοση μεταβλητής ταχύτητας
Στήριξη	Ρυθμιζόμενα πέλματα
Ρύθμιση ύψους	Ναι
Συνολική εγκατεστημένη ισχύς	0,37 kW

Διαθέσιμες Διαστάσεις

Ο περιστροφικός δίσκος του CV-TT120 μπορεί να κατασκευαστεί σε διαφορετικές διαμέτρους σύμφωνα με τις απαιτήσεις της εφαρμογής.

Οι διαθέσιμες διαστάσεις κυμαίνονται από:

Ø 1.000 mm έως Ø 1.500 mm

Η επιλογή της κατάλληλης διαμέτρου πραγματοποιείται ανάλογα με:

• τις διαστάσεις των προϊόντων,
• την παραγωγική δυναμικότητα της γραμμής,
• τον απαιτούμενο χώρο προσωρινής συγκέντρωσης,
• τον διαθέσιμο χώρο εγκατάστασης,
• τον αριθμό των χειριστών που εργάζονται γύρω από το τραπέζι.

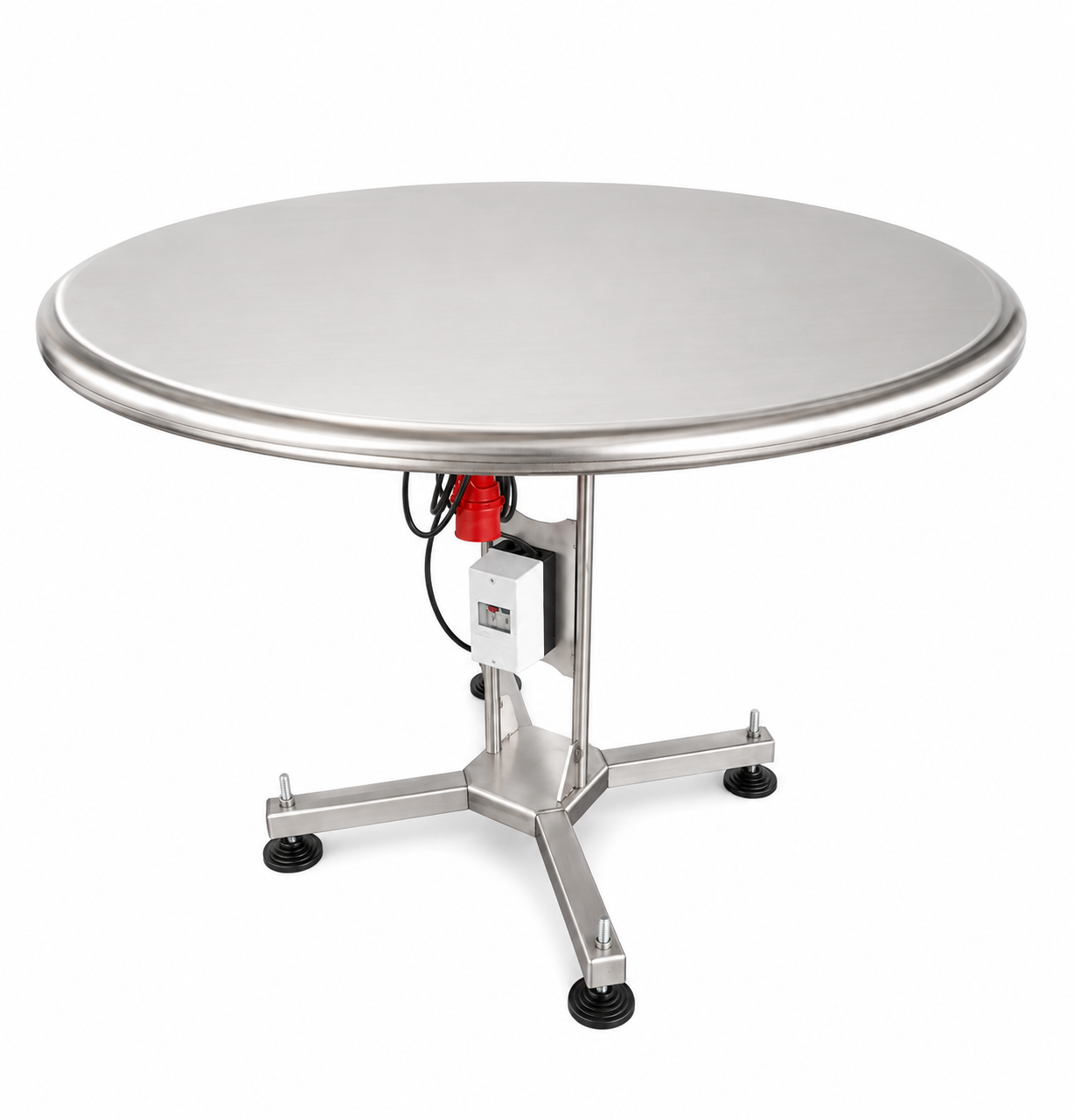

Ρυθμιζόμενο Ύψος Εργασίας

Το μηχάνημα στηρίζεται σε ανθεκτικά πέλματα με δυνατότητα ρύθμισης ύψους.

Η ρύθμιση επιτρέπει την κατάλληλη ευθυγράμμιση του περιστροφικού τραπεζιού με την έξοδο της προηγούμενης μηχανής ή του μεταφορικού συστήματος.

Παράλληλα, επιτρέπει τη σωστή οριζοντίωση και σταθερή τοποθέτηση του μηχανήματος στον χώρο παραγωγής.

Κατασκευή AISI 304

Ο CV-TT120 κατασκευάζεται εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304, καθιστώντας τον κατάλληλο για χρήση σε βιομηχανίες τροφίμων και σε άλλες παραγωγικές εφαρμογές όπου απαιτείται ανοξείδωτη κατασκευή.

Η κατασκευή προσφέρει:

• υψηλή αντοχή στη διάβρωση,
• στιβαρότητα,
• μεγάλη διάρκεια ζωής,
• εύκολο καθαρισμό,
• κατάλληλη επιφάνεια για περιβάλλοντα παραγωγής τροφίμων.

Ενσωμάτωση σε Γραμμές Παραγωγής & Συσκευασίας

Το CV-TT120 μπορεί να εγκατασταθεί στο τελικό σημείο διαφορετικών παραγωγικών διατάξεων.

Ενδεικτικά μπορεί να τοποθετηθεί μετά από:

• συσκευαστική μηχανή,
• flow-pack,
• μεταφορική ταινία,
• γραμμή παραγωγής προϊόντων ζύμης,
• γραμμή αρτοποιίας ή ζαχαροπλαστικής,
• σύστημα διαλογής,
• άλλο μηχάνημα παραγωγής ή συσκευασίας.

Η τελική διάταξη και το ύψος εργασίας μπορούν να προσαρμοστούν σύμφωνα με την εγκατάσταση.

Ενδεικτικές Εφαρμογές

Ο CV-TT120 μπορεί να χρησιμοποιηθεί για τη συλλογή συσκευασμένων ή μη συσκευασμένων προϊόντων, ανάλογα με την παραγωγική εφαρμογή, όπως:

• προϊόντα ζύμης,
• αρτοσκευάσματα,
• σφολιατοειδή,
• προϊόντα ζαχαροπλαστικής,
• συσκευασμένα τρόφιμα,
• σακούλες και πακέτα προϊόντων,
• προϊόντα εξόδου από συσκευαστικές μηχανές,
• άλλα βιομηχανικά προϊόντα κατάλληλων διαστάσεων και βάρους.

Πλεονεκτήματα CV-TT120

Συνεχής παραλαβή προϊόντων
Επιτρέπει τη συνεχή έξοδο της προηγούμενης μηχανής χωρίς να απαιτείται άμεση απομάκρυνση κάθε προϊόντος.

Προσωρινή συγκέντρωση προϊόντων
Ο περιστροφικός δίσκος λειτουργεί ως buffer μεταξύ της παραγωγής και της χειροκίνητης συλλογής ή συσκευασίας.

Κοίλος σχεδιασμός δίσκου
Βοηθά στη διατήρηση των προϊόντων εντός της επιφάνειας περιστροφής.

Σταθερή ή μεταβλητή ταχύτητα
Δυνατότητα επιλογής σταθερών 3 rpm ή ελεγχόμενης ταχύτητας μέσω inverter.

Διαφορετικές διάμετροι
Δυνατότητα κατασκευής από Ø1.000 έως Ø1.500 mm.

Ρυθμιζόμενο ύψος
Τα ρυθμιζόμενα πέλματα διευκολύνουν την προσαρμογή του μηχανήματος στην υπάρχουσα γραμμή.

Πλήρως ανοξείδωτη κατασκευή AISI 304
Κατάλληλη για βιομηχανικές εφαρμογές και περιβάλλοντα επεξεργασίας τροφίμων.

Χαμηλή εγκατεστημένη ισχύς
Η συνολική εγκατεστημένη ισχύς είναι μόλις 0,37 kW.

Ευέλικτη εφαρμογή
Μπορεί να χρησιμοποιηθεί τόσο σε γραμμές παραγωγής τροφίμων όσο και στην έξοδο διαφορετικών τύπων συσκευαστικών μηχανών.

Προσαρμογή στην Εφαρμογή

Ο CV-TT120 μπορεί να κατασκευαστεί και να προσαρμοστεί σύμφωνα με τις απαιτήσεις της εκάστοτε εγκατάστασης.

Κατά την τεχνική μελέτη μπορούν να καθοριστούν:

• η διάμετρος του περιστροφικού δίσκου,
• το συνολικό ύψος εργασίας,
• το σημείο παραλαβής των προϊόντων,
• η σταθερή ή μεταβλητή ταχύτητα περιστροφής,
• η συνεργασία με την προηγούμενη μηχανή,
• η θέση του ηλεκτρολογικού πίνακα,
• η συνολική διαμόρφωση σύμφωνα με τον διαθέσιμο χώρο.

CV-TT120 — ROTARY PACKING & ACCUMULATION TABLE

Stainless-steel rotary collection table for production and packaging lines

Ο CV-TT120 αποτελεί μία απλή, στιβαρή και αξιόπιστη λύση για την παραλαβή, συγκέντρωση και χειροκίνητη συλλογή τελικών προϊόντων στην έξοδο γραμμών παραγωγής και συσκευαστικών μηχανών.

Διάμετρος δίσκου: Ø1.000 – Ø1.500 mm
Ταχύτητα περιστροφής: 3 rpm ή μεταβλητή μέσω inverter
Συνολική εγκατεστημένη ισχύς: 0,37 kW

CV-TT120 — ROTARY PACKING & ACCUMULATION TABLE

Machine Description

The CV-TT120 Rotary Packing & Accumulation Table is designed for the collection, temporary accumulation and easy handling of finished products at the final stage of a production or packaging line.

The machine can be installed at the discharge point of packaging machines, conveyor systems, dough product production lines and other industrial production lines, allowing products to be continuously received and providing an efficient collection point for operators.

The CV-TT120 is manufactured entirely from AISI 304 stainless steel, providing high durability, corrosion resistance, long service life and easy cleaning.

Operating Principle

Products discharged from the production line or packaging machine are transferred directly onto the rotating disc of the CV-TT120.

The disc rotates continuously at a low and controlled speed, moving the products around its surface while continuously creating available space for incoming products.

This rotary operating principle allows operators to easily collect the products for:

• placement into boxes or cartons,
• placement onto trays,
• secondary packaging,
• manual sorting,
• product inspection,
• preparation for the next production or packaging stage.

Concave Rotary Disc

The CV-TT120 features a specially designed concave-shaped rotary disc.

The shape of the disc helps keep incoming products within the rotating surface, reducing the possibility of products moving or falling outside the table during continuous operation.

The concave design also allows a larger quantity of products to accumulate while maintaining easy access for operators.

Rotation System

The rotary disc is driven by an electric gear motor, designed for continuous industrial operation.

The machine can be supplied with two different operating configurations:

Fixed Speed

In the standard configuration, the rotary disc can operate at a fixed rotation speed of 3 rpm.

The low rotational speed provides smooth product handling and controlled accumulation.

Variable Speed with Inverter

As an option, the CV-TT120 can be equipped with an inverter and electrical control panel, allowing the rotation speed to be adjusted according to production requirements.

Variable speed control allows the operation of the table to be adapted according to:

• production-line speed,
• product discharge rate,
• product type and dimensions,
• number of operators,
• packaging process requirements.

Main Technical Specifications

Feature	Description
Model	CV-TT120
Machine Type	Rotary packing / accumulation table
Application	Collection and accumulation of finished products
Construction	Fully stainless steel
Construction Material	AISI 304
Disc Type	Rotary, concave-shaped
Disc Diameter	1,000 – 1,500 mm
Custom Dimensions	Available upon request
Drive System	Electric gear motor
Fixed Rotation Speed	3 rpm
Variable Speed	Optional, inverter controlled
Electrical Control Panel	Available with variable-speed configuration
Machine Support	Adjustable feet
Height Adjustment	Yes
Total Installed Power	0.37 kW

Available Disc Dimensions

The rotary disc of the CV-TT120 can be manufactured in different diameters according to the requirements of each application.

Available disc diameters range from:

Ø 1,000 mm to Ø 1,500 mm

The appropriate diameter can be selected according to:

• product dimensions,
• production-line capacity,
• required accumulation area,
• available installation space,
• number of operators working around the table.

Adjustable Working Height

The machine is supported by heavy-duty adjustable feet, allowing the working height to be adapted to the installation.

This adjustment allows the rotary table to be correctly aligned with the discharge height of the upstream packaging machine, conveyor or production equipment.

The adjustable feet also provide proper leveling and stable positioning of the machine on the production floor.

AISI 304 Stainless-Steel Construction

The CV-TT120 is manufactured entirely from AISI 304 stainless steel, making it suitable for food-processing environments as well as other industrial applications where stainless-steel construction is required.

The stainless-steel construction provides:

• high corrosion resistance,
• robust mechanical construction,
• long service life,
• easy cleaning,
• suitable surfaces for food-processing environments.

Integration into Production & Packaging Lines

The CV-TT120 can be installed at the final discharge point of various production and packaging systems.

Typical installations include positioning after:

• packaging machines,
• flow-pack machines,
• conveyor belts,
• dough product production lines,
• bakery or confectionery production lines,
• sorting systems,
• other production or packaging equipment.

The final configuration and working height can be adapted according to the specific installation requirements.

Typical Applications

The CV-TT120 can be used for collecting packaged or unpackaged products, depending on the production application, including:

• dough products,
• bakery products,
• puff pastry products,
• confectionery products,
• packaged food products,
• bags and product packages,
• products discharged from packaging machines,
• other industrial products of suitable dimensions and weight.

Advantages of the CV-TT120

Continuous Product Collection
Allows continuous operation of the upstream machine without requiring the immediate removal of each individual product.

Temporary Product Accumulation
The rotary disc acts as a buffer between the production process and manual product collection or packaging.

Concave Disc Design
Helps keep the products within the rotating surface during operation.

Fixed or Variable Speed
Available with a fixed rotation speed of 3 rpm or adjustable speed control through an inverter.

Different Disc Diameters
Available in diameters ranging from Ø1,000 to Ø1,500 mm.

Adjustable Working Height
Adjustable feet allow easy alignment with existing production and packaging equipment.

Fully AISI 304 Stainless-Steel Construction
Suitable for industrial and food-processing environments.

Low Installed Power
Total installed power is only 0.37 kW.

Flexible Application
Suitable for both food production lines and the discharge of various types of packaging machines.

Customization & Production Line Integration

The CV-TT120 can be manufactured and customized according to the specific requirements of each installation.

During the technical design process, the following parameters can be determined:

• rotary disc diameter,
• overall working height,
• product infeed position,
• fixed or variable rotation speed,
• integration with the upstream machine,
• electrical control panel position,
• overall configuration according to the available installation space.

CV-TT120 — ROTARY PACKING & ACCUMULATION TABLE

Stainless-steel rotary collection table for production and packaging lines

The CV-TT120 provides a simple, robust and reliable solution for the collection, accumulation and manual handling of finished products at the discharge point of production lines and packaging machines.

Disc Diameter: Ø1,000 – Ø1,500 mm
Rotation Speed: 3 rpm or variable via inverter
Total Installed Power: 0.37 kW
